[Conception] Aide au dimensionnement d'un moteur electrique de "parkflyer"
Hello,

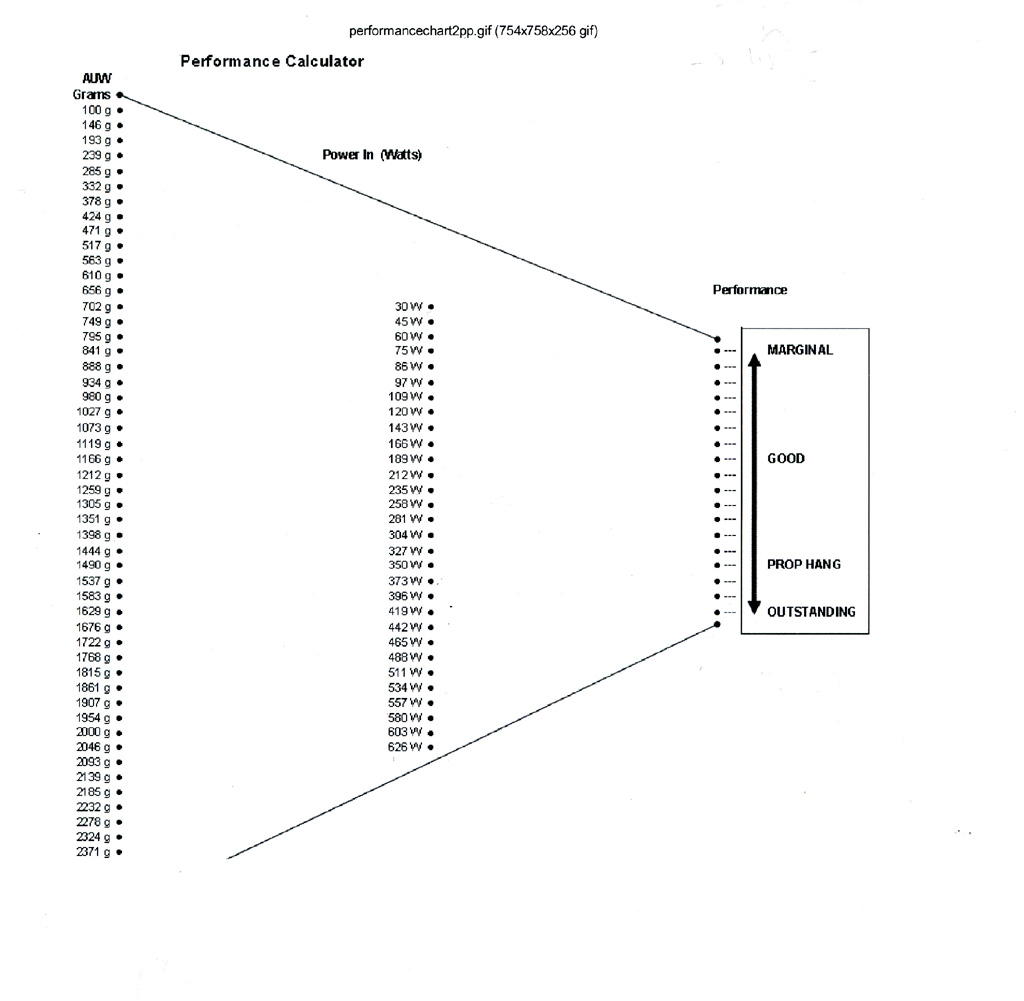

Voici un petit tableau bien utile pour les concepteurs d'avions éléectriques :
Il vous aidera à déterminer graphiquement en 2 secondes la puissance de moteur nécessaire en fonction de la masse de votre avion ou planeur en ordre de vol :
L'utilisation est on ne peu plus simple :
il suffis de relier par un trait de crayon la masse en ordre de vol de l'avion avec le comportement qu'on souhaite qu'il ait (MARGINAL = ça volera pas ; GOOD = c'est bon ; PROP HANG = Pendu à l'hélice et OUTSTANDING = Puissance Formidable). Le trait coupe l'axe d'indication de la puissance moteur qui sera nécessaire pour que l'avion ait le comportement souhaité.
Bonne conception !
Voici un petit tableau bien utile pour les concepteurs d'avions éléectriques :
Il vous aidera à déterminer graphiquement en 2 secondes la puissance de moteur nécessaire en fonction de la masse de votre avion ou planeur en ordre de vol :
L'utilisation est on ne peu plus simple :
il suffis de relier par un trait de crayon la masse en ordre de vol de l'avion avec le comportement qu'on souhaite qu'il ait (MARGINAL = ça volera pas ; GOOD = c'est bon ; PROP HANG = Pendu à l'hélice et OUTSTANDING = Puissance Formidable). Le trait coupe l'axe d'indication de la puissance moteur qui sera nécessaire pour que l'avion ait le comportement souhaité.
Bonne conception !
